水泥粉磨系统怎么配？立磨/球磨+辊压机方案对比

粉磨系统是水泥厂的「电耗黑洞」——行业经验，水泥综合电耗中粉磨环节（生料+水泥）通常占六成上下，其中水泥粉磨又是大头。所以粉磨站（车间）设计的第一个决策不是选哪个厂家的磨，而是选哪条技术路线：球磨闭路、辊压机+球磨联合粉磨，还是立磨终粉磨。大美智造40余年（始于1980年代）服务水泥行业的体会是：路线选错，后面怎么优化都在替错误决策还债；路线选对，普通设备也能跑出好指标。本文把三条路线的边界、一张决策表、以及「小厂盲目追立磨」的典型教训讲透。

图：大美智造耐磨铸造件——粉磨系统的辊套、衬板、研磨体同属耐磨铸造家族，按单耗考核寿命

一、专业性：三条主流路线的构成与边界

路线一：球磨闭路（管磨+高效选粉机）

• 系统构成：管磨机（多仓，仓间分隔仓板+衬板+研磨体级配）+ 高效选粉机（涡流/组合式）+ 提升机 + 气力输送/斜槽；
• 优势：百年验证的成熟度，对物料适应性宽，维护体系谁都懂，水泥颗粒形貌接近球形（需水性友好）；研磨体级配就是「软优化」手段，详见球磨机钢球选购指南；
• 边界：粉碎机理决定电耗下限——物料在仓内被无数次带起抛落，无效功占比高，系统电耗明显偏高（行业经验区间，以实际标定为准）；噪声大、占地大。

路线二：辊压机+球磨联合粉磨

• 系统构成：辊压机（高压料层粉碎）+ 打散分级机/V型选粉机 + 球磨机（终粉磨）+ 高效选粉机；按辊压机与球磨的分工分预粉磨、混合粉磨、联合粉磨、半终粉磨几种深浅不一的模式；
• 优势：高压料层粉碎效率远高于球磨抛落粉碎——难磨的粗粒功交给辊压机，球磨只做收尾，系统电耗显著下降；能利用既有球磨，改造投资远低于整线换立磨；
• 边界：辊面（挤压辊辊套）与侧挡板是核心耐磨件，寿命与维护直接决定系统运转率——辊面失效等于系统心脏停跳。

路线三：立磨终粉磨

• 系统构成：立式辊磨（磨辊+磨盘+液压加载）+ 内置选粉机 + 收尘系统，烘干、粉磨、选粉、输送四位一体；
• 优势：料层粉碎原理+负压操作，电耗三条路线最低；烘干能力强（可吃高水分混合材），占地小、噪声低、流程短；
• 边界：一次性投资高；磨辊辊皮、磨盘衬板是高价值耐磨件，寿命与物料磨蚀性强相关（详见立磨磨辊辊套选购指南）；液压系统维护门槛比球磨高；小型化后单吨投资劣势明显。

通用纪律：无论哪条路线，入磨物料稳定性（粒度、水分、喂料量——输送环节参考给料机与皮带输送机选型）与选粉效率（回粉粗细、成品比表面积稳定性）都是共性的运行命脉。磨机选型逻辑参考磨机选型对比指南；选矿磨矿闭路的分级纪律参考磨矿系统配置。

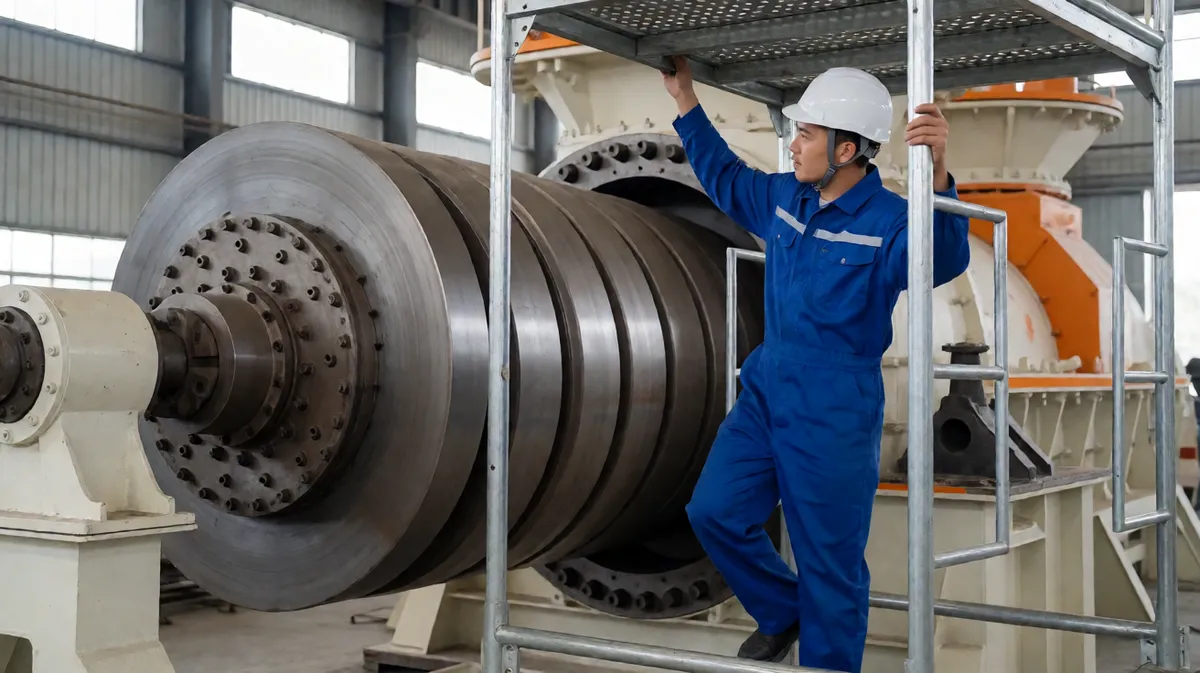

图：立磨磨辊辊套检查——辊皮寿命台账是粉磨成本的第二战场

二、真实经验：小粉磨站盲目追立磨，账算不过来

一座年产几十万吨级的水泥粉磨站来咨询：两台管磨闭路，系统电耗偏高，老板参观了大厂的新立磨终粉磨线，回来就要「整线换立磨」。我们按四要素做了一轮核算：

• ① 算系统电耗台账：把主机、风机、选粉机、提升、输送全部挂表核算——发现电耗偏高里有相当一块是选粉机回粉粗细失控+磨机通风阻力大造成的，不全是路线问题；
• ② 算投资回收期：立磨整线（含土建、收尘、电控）投资高，而该站规模下电费节约的绝对额有限——回收期远超耐磨件与设备的常规更新周期，财务上不成立；
• ③ 算物料结构：混合材以干粉煤灰为主，矿渣量小且入厂水分不高——立磨最强的烘干优势基本用不上，等于为一个用不到的优势付了全款；
• ④ 算既有资产：两台管磨机况尚好，报废可惜——它们正是联合粉磨路线里现成的「终粉磨段」。

结论：这座站的正确答案不是立磨，而是辊压机预粉磨改造。实施后：既有球磨保留做终粉磨段，前置辊压机+V型选粉机分担粗碎功，系统电耗降到接近立磨路线的水平，投资只有整线换立磨的零头，回收期一年多。同时把选粉机回粉控制与磨内通风一并整改，吃掉了台账里那块「非路线电耗」。

反面教材同样真实：我们也见过相反的案例——混合材是大量湿矿渣、规模又大的粉磨站，为省投资坚持球磨闭路+烘干机，结果烘干环节成了新瓶颈，电耗与热耗两头吃亏。所以这条经验要完整地说：路线没有好坏，规模、混合材水分、电价、既有资产四要素定了，答案自然浮出来。

三、粉磨系统路线决策表（核心交付物 · 建议收藏）

表1：三条路线系统对比

表2：四要素路线决策表

表3：常见配置错误对照

耐磨件成本怎么算总账，参考石灰石线耐磨件成本优化——按单耗而非单价采购的纪律在粉磨系统完全通用。

四、行内猫腻（Gotchas）

• 「系统电耗」偷换成「主机功率」：风机、选粉机、提升、输送都是电耗大户——方案比选必须用 kWh/t 系统值，主机铭牌功率只是其中一块；
• 「同行上了立磨」当决策依据：他的规模、混合材、电价、既有资产与你不同——路线决策是算出来的，不是跟出来的；
• 辊面维护是联合粉磨的生命线：辊压机效率衰减是渐进的，不挂表不算账根本发现不了——辊面形貌要进点检表；
• 立磨辊皮低价陷阱：同规格辊皮价差能到几成，寿命差更多——必须按「元/吨成品」考核，收货时验材质报告；
• 比表面积迷信：比表面积高不等于强度好——颗粒级配（3~32μm颗粒占比）才是性能核心，细粉过量反而需水量上升；
• 混合材水分按年平均值设计：烘干能力要按最湿月份的混合材结构校核，雨季才是考验；
• 球磨「磨内温度高就多通风猛喷水」：先查研磨体级配与仓内物料流动，头痛医头只会恶性循环。

五、什么情况不必动路线（NOT for 清单）

• 系统电耗已在行业先进值附近：指标健康就不必折腾，先确认口径（系统值 vs 主机值）；
• 只是研磨体级配/衬板更换：属于运行优化与维护，够不上路线决策；
• 电价低+规模小+混合材干：改造节约的绝对额小，回收期过长——不动是最优解；
• 但以下信号必须重新决策：电价大幅上调、混合材结构转向湿矿渣、产能要上台阶、球磨寿命到期、水泥品种结构变化（如大量掺混合材的品种占比上升）。

三步行动：① 先做系统电耗挂表核算（分项计量主机/风机/选粉/输送），把真实基线拿出来；② 用四要素决策表（规模/混合材水分/电价/既有资产）过一遍路线；③ 把耐磨件单耗台账（元/吨成品）建起来——无论哪条路线，辊套、衬板、研磨体的单耗都是粉磨成本的第二战场。

FAQ 常见问答

• Q：立磨终粉磨电耗最低，是不是都该上立磨？A：不是。立磨的优势要用规模摊薄——小规模粉磨站的投资回收期常算不过来；混合材以干粉煤灰为主时，立磨的烘干优势也用不上。路线决策要用四要素（规模/混合材水分/电价/既有资产）算出来。
• Q：已有球磨的粉磨站，提产降耗怎么走？A：磨机况好就优先考虑辊压机预粉磨/联合粉磨改造——保留球磨做终粉磨段，前置辊压机分担粗碎功，投资远低于整线更换，回收期短；磨机已到寿命末期则按新建逻辑重新决策。
• Q：球磨闭路还有优化空间吗？A：有。研磨体级配、仓内结构（衬板形式/隔仓板）、选粉机效率（回粉控制）、磨内通风四项都优化到位，球磨闭路还能再挤一截电耗——但机理决定下限，天花板低于另两条路线。
• Q：辊压机改造后还要注意什么？A：辊面与侧挡板是生命线——辊面形貌定期检查、按磨损周期安排堆焊修复；打散分级/V型选粉机的工作状态直接决定入磨粒度稳定性，要一并纳入点检。
• Q：立磨辊皮怎么采购不吃亏？A：按单耗（元/吨成品）考核而不是比单价——低价辊皮寿命缩水，非计划停机的产量损失远超差价；收货验材质报告，运行建寿命台账。选型细节见立磨辊套选购指南。
• Q：比表面积越高水泥越好吗？A：不是。强度取决于颗粒级配（3~32μm颗粒占比是核心），片面追比表面积只会过粉磨——电耗上去、需水量上来、混合材掺量空间反而被压缩。
• Q：混合材水分大但不想上立磨怎么办？A：方案有层次：外置烘干（烘干机/烘干破碎）、湿混合材与干熟料分开入磨计量、按最湿月份校核烘干能力。但若湿矿渣掺量大且持续，矿渣单独粉磨（立磨）+水泥配混合往往是更优解。
• Q：大美智造能提供粉磨系统的什么服务？A：大美智造提供球磨衬板与研磨体、立磨辊皮与磨盘衬板、辊压机辊面堆焊修复等耐磨件与整线配置建议——中国建材、海螺水泥等骨干企业供应链体系成员，按单耗考核的寿命台账服务是我们的特色。

六、最终裁决（Final Verdict）

水泥粉磨路线决策，核心是一句话：路线没有好坏，只有匹配——规模、混合材水分、电价、既有资产四要素定了，答案自然浮出来。三条纪律：① 比选一律用系统电耗（kWh/t），不比主机铭牌；② 存量球磨优先考虑辊压机联合粉磨改造，别在好磨上做整线更换的过度投资；③ 耐磨件按单耗（元/吨成品）考核，辊面/辊皮寿命台账必须建。佛山市大美智造贸易有限公司深耕矿山与水泥装备耐磨件40余年，持有20余项专利，与中南大学、广东工业大学开展产学研合作，为国家高新技术企业[待补充：请从知识库提取证书编号与有效期]，长期服务中国建材、海螺水泥等骨干企业并出口6个海外市场，广州/佛山/长沙三地24小时响应。把您的规模、混合材结构、电价与既有设备清单发来，我们帮您做一次路线匹配核算。
