给料机与皮带输送机怎么选？产线配套设备选型要点

给料机和皮带输送机是破碎筛分产线的「咽喉与血管」——破碎机是心脏，但料送不进、送不走，心脏再强也是空转。大美智造40余年（始于1980年代）的产线经验是：产线的实际产量，往往不是由破碎机决定的，而是由最弱的那台配套设备决定的。给料机给不上料、皮带送不走料、倾角大了打滑撒料——这些配套环节的问题，常常被误判成「主机不行」。本文把给料机与皮带输送机的选型要点与常见配置错误一次讲清。

图：大美智造破碎装备耐磨配件——配套设备按最难工况配置，主机才能吃饱干活

一、专业性：给料机三类型式与适用边界

① 振动给料机——粗碎与中细碎段的「主力」

• 型式：振动电机/激振器驱动，槽体往复振动推送物料；常见棒条筛面与槽式两种；
• 核心优势：棒条结构可在给料的同时预筛出泥土与细料，减少破碎机无效做功与粉尘；给料量可通过振幅/频率调节；
• 适用：颚破等粗碎机前给料（块度中等）、圆锥破/反击破中细碎段均匀布料；
• 边界：不适合超大块、重冲击工况——矿仓直接砸料的场合应选板式给料机。

② 板式给料机——大块重载的「专用解」

• 型式：重型锰钢板链带，缓慢拖动物料；
• 核心优势：抗冲击——矿仓放出的超大块物料直接砸在板带上也不伤设备；可承受料柱压力；
• 适用：矿山粗碎（大块矿石/毛石）、重载连续给料；
• 边界：造价与维护成本高，中小块度工况用振动给料机更经济。

③ 皮带给料机（含圆盘给料机）——细料均匀给料的「调剂手」

• 型式：短距离小倾角皮带，料仓出口下方计量式拖出物料；粉料工况也可用圆盘给料机；
• 核心优势：给料平稳、连续、可精确调节，对物料几乎无扰动，不易离析；
• 适用：磨机前给料、配料段、细料/粉料转运；
• 边界：不能承受大块冲击，料仓出口需设栅格控制来料块度。

给料机与破碎机的匹配纪律（最容易错的一步）

颚破选型与产能折减的详细方法，参考：颚式破碎机怎么选型。

二、专业性：皮带输送机选型五要素

要素1：带宽——输送能力的决定项

• 常见标准带宽档：B500 / B650 / B800 / B1000 / B1200 / B1400；
• 选型逻辑：按峰值产量 × 1.2 倍余量核算所需输送能力，再结合带速与托辊槽角查厂家选型手册，向上取标准档；
• 不要按平均产量选带宽——产线瞬时峰值会溢料撒料。

要素2：带速——带宽的搭档

• 碎料短驳常用约 1.6~2.5 m/s；大块物料、有落差卸料点应取低带速，防抛撒与击伤；
• 同一能力下，加宽带宽降带速比「窄带高速」更稳——撒料少、托辊磨损小。

要素3：托辊——受料点与承载段的分工

• 承载段用槽形托辊（常见 35°/45° 槽角），输送能力大、不易撒料；
• 受料点必须设缓冲托辊（橡胶圈/悬挂式），吸收物料冲击——否则皮带很快被打穿打伤；
• 回程段用平行托辊 + 空段清扫器，防止回程带料磨滚筒。

要素4：倾角——普通带的硬红线

纪律：倾角接近光面带上限（16°~18°）时，优先考虑加长线降低倾角或换花纹带，不要贴着红线设计——雨季、物料含水上升时摩擦系数下降，打滑、滚料、撒料会一起出现。

要素5：拉紧装置与清扫器——两条必查项

• 拉紧装置：短距离用螺旋拉紧（结构简单）、长距离/大功率用重锤或液压拉紧——拉紧力不足会启动打滑、带面跑偏；
• 清扫器：头部清扫器 + 空段清扫器双配置是纪律——粘性物料回程带料会积在滚筒与托辊上，引发跑偏、撒料、滚筒护皮脱落；
• 跑偏保护：沿线设跑偏开关与拉绳开关，是安全底线。

转载点三纪律（粉尘、皮带寿命、衬板消耗的总开关）：

• ① 控落差：转载落差尽量小，确需落差时用曲折溜槽/螺旋溜槽降速，避免物料高速直砸；
• ② 受料缓冲：落料点对准受料皮带托辊间隙中心，下方设缓冲托辊与裙板；
• ③ 密闭导料：受料段设足够长度的导料槽 + 侧密封，配合除尘点——粉尘治理的根源在转载点结构，不在除尘器功率。环保配置详见后续专题《破碎线除尘与环保配置》（即将发布）。

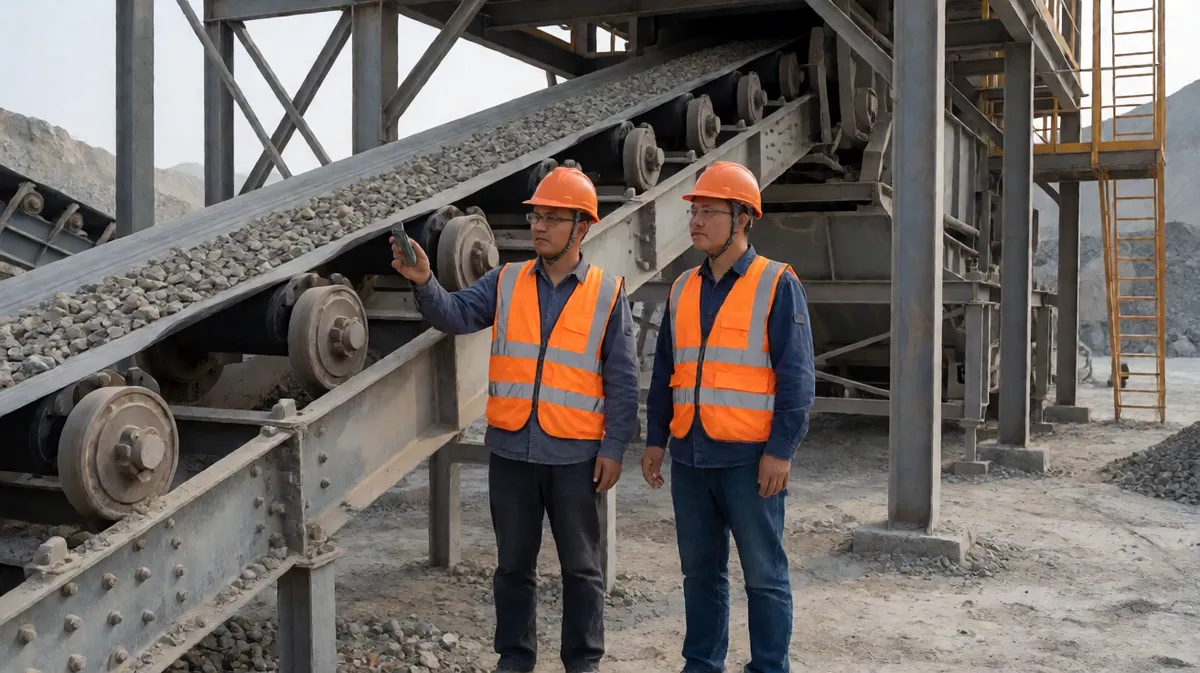

图：皮带输送机受料点与托辊巡检——受料点必有缓冲托辊，转载点控落差是纪律

三、真实经验：产量差两成，问题不在破碎机

一条砂石线投产：设计产能 500 t/h 级，实测只有 400 出头。业主第一反应是「破碎机不行」，要求主机厂家来查。我们到现场做了三步排查：

• ① 秒表测给料：在粗碎颚破进料口实测单位时间过料量——给料机实际给料能力明显低于破碎机产能。再看料仓：出料口偏小，仓内物料时有起拱，给料忽大忽小，破碎机长期「半饿」状态；
• ② 雨季看主皮带：成品主皮带倾角约 17°，贴着光面带上限。晴天尚可，雨季物料含水一上来，带头打滑、托辊回程带料、沿线撒料，被迫降速运行，产能进一步受压；
• ③ 查二破前转载点：转载落差偏大且无缓冲——落料高速直砸受料皮带，粉尘大、缓冲托辊更换频繁、溜槽衬板约一个季度一换，维护窗口挤占生产时间。

根因清楚了：主机没病，是配套设备把它「饿着、勒着、拖着」。

整改方案：

• ① 给料端：加大料仓出料口、仓壁加装振动防拱装置，给料机更换为能力匹配的大型号，粗碎机吃饱；
• ② 皮带端：主皮带按「加宽带宽、降低带速」调整，并将倾角回到光面带安全区间内（局部线路上移抬高一侧落料点），雨季不再打滑；
• ③ 转载点：落差改曲折溜槽降速，受料点对中 + 缓冲托辊 + 长导料槽密闭，并设除尘抽尘点。

整改后产线实测回到设计产能水平，雨季不再降速运行，转载点衬板寿命约翻倍，粉尘明显改善。这条经验固化成一句话：产线提产先查配套——给料送不进、皮带送不走，换主机也白搭。

四、配套设备选型决策表（核心交付物 · 建议收藏）

表1：给料机型式怎么选

表2：皮带输送机配置速查

表3：常见配置错误对照（自查清单）

配套阅读：颚破选型、振动筛选型、砂石骨料生产线配置、机制砂生产线配置。

五、行内猫腻（Gotchas）

• 「重主机、轻配套」的配置惯性：主机选大牌，给料皮带能省则省——产线产量被配套卡死后再返工，代价远超当初省下的钱；
• 给料机按破碎机「标称产能」配：标称是理想工况，实际产能有折减；应按折减后的实际产能核算给料能力并留余量；
• 带宽按平均产量选：产线峰值一上来就溢料，操作工被迫压着产量跑；
• 倾角贴红线设计：晴天验收能过，雨季打滑撒料；摩擦系数随物料含水下降是物理规律；
• 受料点省掉缓冲托辊：省的是几个托辊的钱，赔的是皮带被打穿的停机；
• 转载点裸奔：无溜槽、无导料槽、无除尘点——粉尘处罚、衬板过耗、皮带击伤三笔账一起算；
• 只装头部清扫器：粘性物料回程带料积在滚筒上，跑偏撒料接踵而至；
• 拉紧装置「共用」旧设备：改造线常犯——旧拉紧力不够，新皮带启动就打滑。

六、什么情况不必动配套（NOT for 清单）

• 主机确实满负荷、产量达标：配套没问题就不必动——判断标准是实测给料量与皮带载荷，不是感觉；
• 只是皮带局部划伤：属维护问题（冷补/硫化修补 + 查受料点对中），不必整线改造；
• 偶尔雨季轻微打滑：先做拉紧行程与清扫器维护、控制物料含水，未必需要换带改线；
• 但以下情况必须重新核算配套：主机要提产、物料含水率长期偏高、给料波动大起拱频繁、转载点衬板更换周期明显缩短——这些是配套能力不足的信号。

三步行动：① 秒表实测给料量与皮带实际载荷，确认瓶颈在主机还是配套；② 按决策表核对给料能力 / 带宽 / 倾角 / 转载点四项纪律；③ 把雨季工况纳入验收条件——配套设备必须按最难工况配，不是按验收当天配。

FAQ 常见问答

• Q：给料机和破碎机怎么匹配？A：三条纪律——给料能力大于破碎机折减后的实际产能并留余量；给料宽度与进料口宽度匹配，保证均匀布料不偏料；最大给料粒度不超过破碎机允许最大进料粒度。详细折减方法见颚破选型。
• Q：振动给料机、板式给料机、皮带给料机怎么选？A：颚破粗碎前含泥土细料选棒条振动给料机（可预筛）；矿山矿仓超大块重冲击选板式给料机（抗砸）；磨机前和配料段的细料粉料选皮带给料机或圆盘给料机（平稳可调）。
• Q：皮带输送机倾角最大能到多少？A：普通光面带经验上限 16°~18°，且不应贴红线设计——雨季物料含水上升、摩擦系数下降会打滑撒料。更陡工况用花纹带（约 28° 以内）或波状挡边带（可到 60°~90° 提升用），也可调整线路降倾角。
• Q：带宽怎么定？带速怎么配合？A：按峰值产量 × 1.2 倍余量核算输送能力，结合带速与槽角查厂家手册，向上取标准带宽档。碎料常见带速约 1.6~2.5 m/s，大块与落差卸料取低。同一能力下宽带低速优于窄带高速。
• Q：转载点为什么总是粉尘大、衬板费？A：根因多数是落差大且无缓冲——物料高速直砸受料点，粉尘、皮带击伤、衬板过耗三害同源。纠正动作：曲折溜槽降速、落料对中、缓冲托辊、长导料槽密闭并设除尘抽尘点。
• Q：清扫器是不是可有可无？A：不是。头部清扫器 + 空段清扫器是双必配：粘性物料回程带料会积在滚筒与托辊上，引发跑偏、撒料、滚筒护皮脱落，维护成本远高于清扫器本身。
• Q：产线产量上不去，怎么判断是主机还是配套的问题？A：先做实测：秒表测给料机单位时间过料量、看皮带实际载荷与电机电流。给料量低于主机产能 = 给料端瓶颈；皮带满载溢料 = 输送端瓶颈；两者都正常再查主机工况（腔型磨损、排料口设定等）。
• Q：大美智造能提供产线配套设备与整线方案吗？A：可以。大美智造提供破碎·粉磨·筛分装备 + 耐磨配件 + 整体解决方案，配套给料输送环节可按物料特性与产能要求出配置建议，也可对存量产线做配套瓶颈诊断。

七、最终裁决（Final Verdict）

给料与输送选型，核心是一句话：产线的实际产量由最弱的配套设备决定。三条纪律：① 给料能力按破碎机折减后实际产能核算并留余量，给料宽度对准进料口；② 带宽按峰值 × 1.2 取档，倾角不贴 16°~18° 红线，受料点必有缓冲；③ 转载点控落差、加缓冲、密闭导料——粉尘、皮带寿命、衬板消耗三本账都在这里。配套设备必须按最难工况配置，而不是按验收当天的晴好天气配置。佛山市大美智造贸易有限公司深耕矿山装备与耐磨铸造40余年，持有20余项专利，与中南大学、广东工业大学开展产学研合作，为国家高新技术企业[待补充：请从知识库提取证书编号与有效期]，长期服务中国建材、海螺水泥等骨干企业并出口6个海外市场，广州/佛山/长沙三地24小时响应。把您的产线流程图与设计产能发来，我们帮您做一次配套瓶颈核查。

大美智造 —— 产线产量由最弱配套决定，别让主机饿着干活！
