耐磨件到货抽检怎么做？标准流程、工具清单与不合格处置

到货抽检是耐磨件质量管理中最后一道、也最容易被敷衍的一道闸门。大美智造40余年（始于1980年代）的观察是：很多厂的「抽检」其实只是点数量、看外观、签个字——而真正能拦下问题的三个环节（随货资料核对、硬度抽检、重量抽检）常常被跳过。本文给出可落地的7步标准流程、工具清单与不合格处置规则。

图：大美智造耐磨件实物——随批提供材质成分单与热处理过程记录，炉号可追溯

一、专业性：到货抽检7步标准流程

第1步：抽检前准备

• 调出合同技术协议、图纸与公差表，明确本次验收的项目、标准与等级；
• 确定抽检方案：抽检比例、抽样方式、判定规则（关键件建议首件全检 + 批量抽检）；
• 备齐工具（见下文工具清单）与抽检记录表。

第2步：到货核对（数量 + 规格 + 标识）

• 核对数量与送货单、合同是否一致；
• 核对规格型号是否与图纸/合同一致（这是最常见的发错货环节）；
• 检查件体标识：炉号、批号、牌号标记是否清晰、可追溯。

第3步：随货资料核对（最容易被跳过，却最重要）

• 四件套：材质成分单、热处理过程记录、检测报告、合格证；
• 核对要素：报告是否含检测标准、验收等级、检测部位、检测人员与日期；炉号/批号是否与实物对应；
• 关键纪律：把「资料齐全」作为入库前置条件——资料不齐不予入库。资料缺失意味着追溯链断裂，一旦出现早期失效，无法证明材质，索赔也就无从谈起。

第4步：外观检查

• 目视检查：裂纹、气孔、砂眼、缩孔、夹渣、明显变形、毛刺；
• 重点部位：受力部位、安装孔边缘、壁厚过渡区、尖角处（应力集中区最易开裂）；
• 辅助手段：可疑裂纹用渗透检测确认——注意高锰钢无磁性，磁粉检测基本无效；
• 记录：发现缺陷应拍照留档、标记位置，作为判定与索赔依据。

第5步：尺寸检查

• 关键尺寸：安装孔位与孔径、配合面、主要壁厚、总长总宽；
• 工具：卷尺/钢直尺（大尺寸）、游标卡尺/深度尺（孔位与厚度）、样板/塞尺（配合面）；
• 对照：以合同附件图纸的公差为准，超差件单独标识。

第6步：硬度抽检（技术要求最高的环节）

• 要点1：必须打磨平整。铸件表皮存在氧化皮与脱碳层，直接在粗糙表皮打硬度会得到失真的读数（通常偏高）；
• 要点2：避开铸造表皮一定深度。应去除表皮后再测（去除深度按标准或协议约定），测得值才代表本体性能；
• 要点3：多点取平均。同一件应在规定部位打多点（如3点以上），单点读数不具代表性；
• 仪器选择：现场初筛可用里氏硬度计（便携），仲裁必须用布氏硬度计（GB/T 231.1）——里氏读数受表面粗糙度、厚度、曲率影响较大；
• 记录：记录测点位置、打磨情况、仪器型号、读数与平均值。

第7步：重量抽检与判定处置

• 重量抽检：称重对比图纸理论重量。重量直接影响价格与动平衡（尤其锤头、板锤）——明显偏轻往往意味着壁厚不足；
• 判定：逐项对照技术协议，得出合格 / 不合格 / 需复检的结论；
• 处置：按第7节的处置规则执行，并全部留档。

二、真实经验：抽检只看数量外观，整批衬板白换

一家砂石厂的到货抽检流程是这样的：仓管点数量、看一眼外观没明显裂纹、签字入库。合同里虽有材质与性能要求，但没人核对随货资料，也没人打硬度。

一批衬板安装后早期失效，寿命远低于此前批次。厂里想向供货方索赔，追溯时才发现：

• 随货无材质成分单：无法证明该批件的实际成分；
• 无热处理过程记录：无法判断水韧处理是否到位；
• 无检测报告：无法证明硬度与韧性是否达标；
• 结果：追溯链完全断裂，索赔缺乏证据，只能自行承担损失。

我们帮该厂重建了抽检流程，重点补了三件事：

• ① 资料齐全才入库：把「材质单 + 热处理记录 + 检测报告 + 合格证」四件套列为入库前置条件，缺一不予入库；
• ② 硬度抽检（打磨后打点）：每批按比例抽检，打磨去除表皮后打3点以上取平均，记录留档；
• ③ 重量抽检：关键件称重对比理论重量，偏差超范围单独标识。

新流程执行后的第一次抽检就发挥了作用：某批衬板打磨后硬度普遍低于协议下限，按处置规则拒收换货，避免了整批早期失效带来的停机损失。

期间还遇到一次里氏与布氏的读数分歧：现场用里氏硬度计初筛，读数偏低，一度判定不合格；供货方要求用布氏仲裁，布氏实测合格——原因是该件表面粗糙度较大，影响了里氏读数。这让我们确立了一条纪律：里氏可以初筛，仲裁必须布氏。

这条经验固化为一句话：抽检不是走流程，是拦截问题的最后机会；资料不全，等于放弃了追溯权。

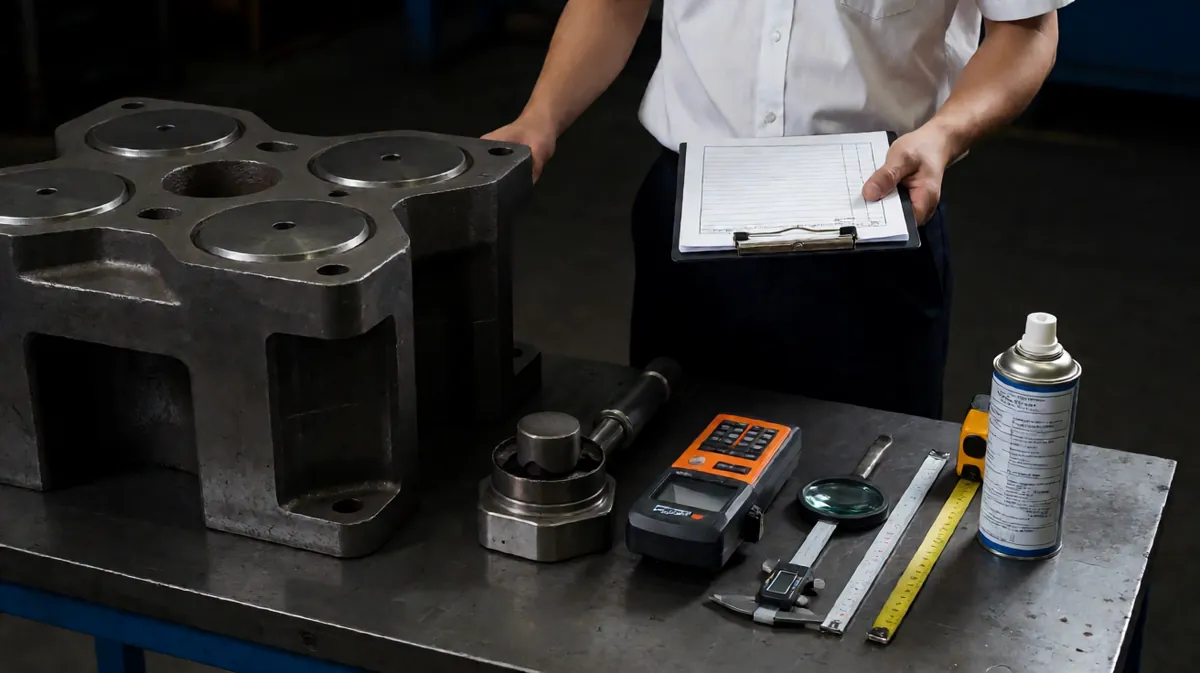

图：到货抽检工具与硬度打点——打磨平整、避开表皮、多点取平均，仲裁用布氏

三、抽检工具清单与记录要点（核心交付物 · 建议收藏）

不合格处置规则

配套参考：耐磨件采购合同要点、供应商评估6个维度、硬度检测方法选择、无损检测方法选择。

四、行内猫腻（Gotchas）

• 只点数量、看外观、签字入库：这是最常见的「假抽检」，把三个真正有用的环节（资料核对、硬度、重量）全部跳过；
• 不核对随货资料：资料缺失等于追溯链断裂，出现早期失效时无法证明材质，索赔无从谈起；
• 在铸造表皮直接打硬度：表皮氧化皮与脱碳层会使读数失真（通常偏高），掩盖本体硬度不足的问题；
• 单点读数就下结论：铸件本身存在组织与硬度波动，单点不具代表性，应多点取平均；
• 用里氏读数当仲裁依据：里氏受表面粗糙度、厚度、曲率影响较大，现场初筛可以，仲裁必须用布氏；
• 对高锰钢用磁粉检测：水韧处理后的高锰钢为奥氏体组织、无磁性，磁粉检测基本无效，须用渗透检测。

五、什么情况可简化抽检（NOT for 清单）

• 低值易耗件（螺栓、垫片、普通筛网）：可简化为「数量 + 规格 + 外观」，不必逐件测硬度；
• 紧急抢修件：时间紧迫时先装机保生产，但必须同步补齐资料与检测记录，不能就此作废；
• 长期稳定合作的供应商：可降低抽检比例（如免检或放宽），但保留定期复检，一旦出现异常立即恢复加严；
• 关键件不可简化：颚板、板锤、锤头、磨机衬板等关键件失效会造成重大损失，资料核对 + 硬度抽检 + 尺寸重量检查三项必须做全。

三步行动：① 把随货资料四件套写入入库流程作为前置条件；② 建立打磨后打点的硬度抽检规范（含多点取平均与记录留档）；③ 明确不合格处置规则并执行留档，关键件不做让步接收。

FAQ 常见问答

• Q：耐磨件到货抽检最容易被忽略的是哪一步？A：随货资料核对。多数厂只点数量、看外观，而材质成分单、热处理记录、检测报告、合格证这四件套一旦缺失，追溯链就断了——日后出现早期失效时无法证明材质，索赔缺乏依据。
• Q：硬度抽检应该注意什么？A：三个要点：① 必须打磨平整（表皮氧化皮与脱碳层会使读数失真）；② 避开铸造表皮一定深度（去除表皮后测本体）；③ 多点取平均（单点不具代表性）。
• Q：里氏硬度计能作为验收依据吗？A：里氏硬度计便携、适合现场初筛，但读数受表面粗糙度、厚度与曲率影响较大，不宜作为仲裁依据。发生争议时应用布氏硬度计（GB/T 231.1）复测。
• Q：高锰钢件能用磁粉检测找裂纹吗？A：不能。水韧处理后的高锰钢为单一奥氏体组织、无磁性，磁粉检测基本无效，应使用渗透检测确认表面裂纹。
• Q：到货发现不合格应该怎么处置？A：按情形区分：资料不全不予入库；严重外观缺陷或硬度不达标退货换货；轻微不影响使用的瑕疵可让步接收（须书面记录）。关键件不建议让步接收，且所有处置结论都要留档可追溯。
• Q：为什么要做重量抽检？A：因为铸件重量同时影响价格与动平衡（尤其锤头、板锤）。称重对比图纸理论重量，能发现壁厚不足的问题——按件计价却不控重量，做薄了同样「合格」，但寿命会明显下降。
• Q：大美智造的耐磨件提供哪些随货资料？A：大美智造耐磨件随批提供材质成分单与热处理过程记录，可按技术协议约定提供检测报告与合格证，并支持到货复检与失效分析。相关参考：耐磨件采购验收清单。

六、最终裁决（Final Verdict）

耐磨件到货抽检，核心是一句话：抽检不是走流程，是拦截问题的最后机会。三条纪律：① 随货资料四件套齐全才入库，资料不齐等于放弃追溯权；② 硬度抽检必须打磨平整、避开表皮、多点取平均，仲裁用布氏；③ 不合格处置留档，关键件不做让步接收。把这三条落地，绝大多数批次问题都能在入库前拦住。佛山市大美智造贸易有限公司深耕矿山装备与耐磨铸造40余年，持有20余项专利，与中南大学、广东工业大学开展产学研合作，为国家高新技术企业[待补充：请从知识库提取证书编号与有效期]，长期服务中国建材、海螺水泥等骨干企业并出口6个海外市场，广州/佛山/长沙三地24小时响应。需要抽检记录表模板与随货资料样例，可联系我们。

大美智造 —— 资料齐全才入库，硬度抽检要打磨，仲裁必须用布氏！
